Por qué los Modelos CAD 3D Ocultan los Problemas Reales de Engrane
Cualquiera que haya impreso en 3D o mecanizado en CNC un piñón de 14 dientes a partir de componentes predeterminados de un paquete CAD, para luego montarlo a la distancia entre centros teórica y ver cómo se traba o pulveriza la raíz de sus propios dientes, ha experimentado la brecha entre la geometría computacional y la realidad del taller. Las bibliotecas estándar de muchos programas CAD dibujan siluetas esquemáticas que ignoran el desahogo de fondo, la cinemática de generación de la fresa y la holgura térmica obligatoria.
Este simulador de engranajes proporciona una radiografía matemática y física rigurosa del contacto entre engranajes cilíndricos rectos antes de mecanizar metal o acoplar un motor. Al utilizar este simulador de engranajes online, puede verificar la relación cinemática exacta, comprobar si la razón de contacto supera el umbral crítico para evitar vibraciones destructivas y evaluar las fuerzas radiales y tangenciales que sus rodamientos deberán soportar en régimen permanente.

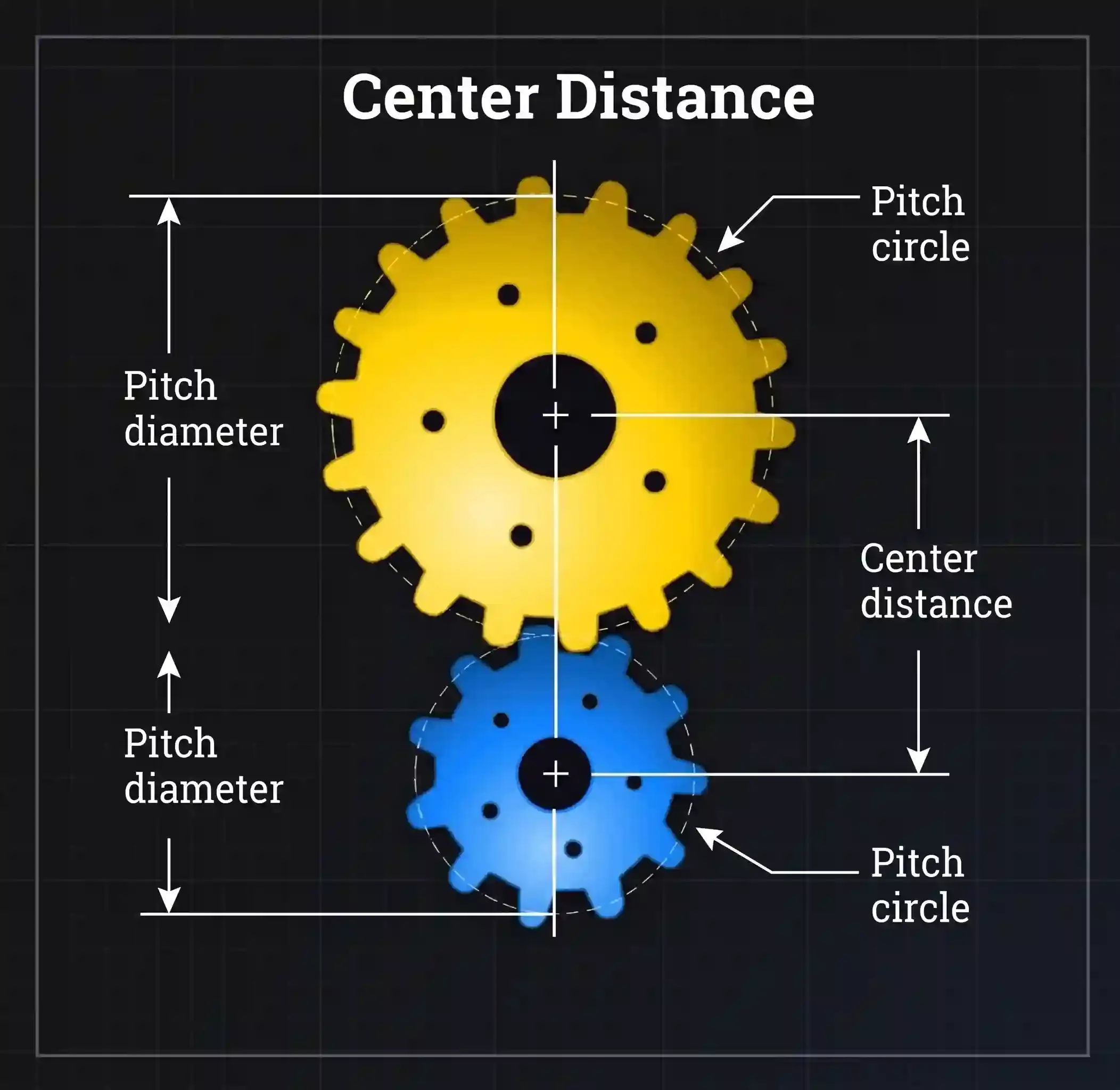

Distancia Entre Centros, Círculos Primitivos y Geometría de Evolvente
Todo par de engranajes rectos en contacto se modela a partir de dos cilindros primitivos imaginarios que ruedan entre sí sin deslizamiento. El radio de estos cilindros es el radio primitivo, y su velocidad tangencial en el punto de contacto (punto de paso $P$) es estrictamente idéntica.
La separación entre los ejes paralelos se denomina distancia entre centros de funcionamiento ($a$). Para engranajes cilíndricos estándar sin corrección de dentado, equivale a la semisuma de los diámetros primitivos:
Donde $m$ es el módulo métrico normalizado en milímetros y $z_1, z_2$ representan el número de dientes del piñón conductor y la rueda conducida.
En el banco de montaje, ajustar la distancia entre centros al decimal exacto calculado arriba suele provocar el agarrotamiento del conjunto. Toda carcasa de reductor requiere prever un juego entre flancos o backlash ($j_t \approx 0,03 \cdot m$ a $0,05 \cdot m$). Cuando los engranajes entran en régimen térmico, los dientes se dilatan radial y tangencialmente. Si no existe holgura en el flanco pasivo, la dilatación térmica fuerza un contacto simultáneo en dos caras, expulsando la película de aceite e induciendo sobrecargas destructivas sobre los apoyos.
La Línea de Acción y la Razón de Contacto (εα)
La gran ventaja cinemática del perfil de evolvente —formalizado por Leonhard Euler en 1765 y presente en casi toda la maquinaria actual— radica en que mantiene una relación de velocidad rigurosamente constante incluso si la distancia entre centros varía ligeramente debido al desgaste de casquillos o tolerancias del cárter.
Durante el giro, el punto de contacto entre flancos se desplaza de forma exclusiva a lo largo de un segmento recto denominado línea de acción (o línea de presión), tangente a ambos círculos base:
El ángulo entre esta línea y la tangente común a los círculos primitivos es el ángulo de presión ($\alpha$). El estándar industrial adoptado internacionalmente es $\alpha = 20^\circ$. Normas antiguas utilizaban $14,5^\circ$, mientras que transmisiones aeroespaciales de alta densidad de carga recurren a $25^\circ$ para reforzar la base del diente a costa de mayores empujes radiales sobre los cojinetes.
Por qué la Razón de Contacto Debe Cumplir εα ≥ 1,4
La razón de contacto ($\epsilon_\alpha$) cuantifica el número medio de pares de dientes que comparten la carga transmitida en cualquier instante. Se calcula dividiendo la longitud del camino de contacto ($g_a$) entre el paso base ($p_b$):
Si $\epsilon_\alpha < 1,0$, el contacto se vuelve discontinuo: un par de dientes se separa antes de que el siguiente tome el relevo, produciendo impactos violentos y rotura por fatiga de impacto. Si $\epsilon_\alpha$ se sitúa entre 1,0 y 1,2, la transferencia es brusca y genera el característico aullido de engrane. En transmisiones industriales bien concebidas, mantenga siempre $\epsilon_\alpha \ge 1,4$ para asegurar que dos pares compartan el pico de flexión durante el cambio de diente.
Engranajes Cilíndricos de Ejes Paralelos vs. Reductores Planetarios
Aunque este entorno modela pares de engranajes rectos exteriores, numerosos mecanismos en robótica y automoción requieren trenes epicicloidales. Al planificar grandes relaciones de reducción, los ingenieros comparan etapas cilíndricas directas frente a un simulador de engranajes planetarios:
| Arquitectura | Disposición de Ejes | Relación por Etapa | Densidad de Par | Modo Crítico de Fallo |
|---|---|---|---|---|
| Engranajes Rectos Exteriores | Ejes paralelos desplazados | 1:1 a 6:1 | Moderada (un solo punto de contacto) | Fatiga por flexión en pie de diente del piñón |
| Tren Reductor Compuesto | Múltiples ejes intermedios | 6:1 a 50:1 | Baja a moderada (carcasa voluminosa) | Flexión de ejes intermedios y desalineación |
| Etapa Epicicloidal / Planetaria | Coaxial (ejes de entrada y salida alineados) | 3:1 a 10:1 por etapa | Muy elevada (3 o 4 satélites reparten la carga) | Desgaste y temperatura en rodamientos del portasatélites |
Un engrane simple concentra todo el par sobre un solo flanco en cada instante. Si busca reducciones superiores a 6:1 en un solo salto mediante engranajes rectos, la rueda conducida adquiere diámetros imprácticos. Por esa razón, la maquinaria compacta escalona la reducción en varias etapas intermedias o adopta una configuración planetaria donde los satélites dividen el esfuerzo tangencial.
Ejemplo Real de Taller: Dimensionamiento de un Reductor de 7,5 kW
Analicemos un cálculo técnico real con valores no ideales. Supongamos el diseño de un accionamiento para una cinta transportadora industrial impulsada por un motor de inducción trifásico de 4 polos:
- Potencia del Motor ($P$): $7,5\text{ kW}$
- Velocidad del Motor ($N_1$): $1440\text{ RPM}$ (con deslizamiento bajo carga)
- Velocidad requerida en salida: Aproximadamente $515\text{ RPM}$
- Módulo Métrico Normalizado ($m$): $2,5\text{ mm}$
- Ángulo de Presión Estándar ($\alpha$): $20^\circ$
- Dientes Seleccionados: Piñón $z_1 = 19$ dientes, Rueda $z_2 = 53$ dientes (combinación prima de "dientes de caza")
Paso 1: Relación Cinemática y Velocidad del Eje Secundario
La relación de reducción exacta resulta:
Velocidad de rotación del eje conducido:
Paso 2: Par Nominal del Motor y Par Transmitido a la Salida
Par motriz entregado por el eje del motor eléctrico:
Considerando un rendimiento mecánico global del reductor cerrado $\eta = 97\%$ (pérdidas por batido de aceite y rodamientos):
Paso 3: Diámetros Primitivos y Distancia Entre Centros
Paso 4: Descomposición de Fuerzas en el Punto de Contacto
Fuerza tangencial útil ($F_t$) que transmite la potencia mecánica:
Fuerza radial de separación ($F_r$) que empuja los ejes hacia afuera:
Fuerza normal resultante ($F_n$) ejercida sobre la superficie del diente:
Nota del Instructor: Esos $762,3\text{ N}$ radiales no desaparecen. Los rodamientos de los soportes deben seleccionarse para resistir la suma vectorial de $F_t$ y $F_r$. Si la flexión del eje supera $0,03\text{ mm}$ en el ancho del diente, la huella de contacto se desplazará hacia un borde provocando picaduras prematuras en las esquinas. Si programa el mecanizado de carcasas en fresadoras CNC, puede validar las trayectorias con nuestro Simulador de Código G CNC.
Cómo Evitar el Peligro del Socavado en Piñones Pequeños
Cuando un piñón se talla por generación con una fresa madre de cremallera, si el número de dientes es insuficiente, la cabeza de la herramienta penetra en la zona del pie de diente durante la rodadura, eliminando material por debajo del círculo base. Esto constituye el socavado.
El límite teórico mínimo de dientes para evitar el socavado con dentados estándar de altura completa es:
- Para $\alpha = 14,5^\circ$: $z_{\min} = \frac{2}{\sin^2(14,5^\circ)} \approx 32\text{ dientes}$ (muy vulnerable al socavado).
- Para $\alpha = 20^\circ$: $z_{\min} = \frac{2}{\sin^2(20^\circ)} \approx 17,1\text{ dientes}$ (en la práctica, 17 dientes operan sin interferencia).
- Para $\alpha = 25^\circ$: $z_{\min} = \frac{2}{\sin^2(25^\circ)} \approx 11,2\text{ dientes}$ (permite piñones hipercompactos).
Si el espacio exige obligatoriamente un piñón de 12 a 15 dientes con $\alpha = 20^\circ$, debe aplicar un desplazamiento positivo de perfil ($x > 0$). Retirar la fresa hacia afuera ensancha la raíz del diente, neutralizando el socavado y aumentando la resistencia a flexión.
Selección de Materiales y Tensión Admisible de Contacto
Un par de engranajes raramente falla por fractura instantánea de la raíz en condiciones normales; el mecanismo habitual de deterioro es la fatiga superficial por picadura (pitting de Hertz) en el diámetro primitivo, donde la rodadura pura se acompaña de microdeslizamientos:
| Designación del Material | Tratamiento Térmico | Dureza Superficial | Tensión Adm. Flexión $\sigma_{b}$ | Aplicación Recomendada |
|---|---|---|---|---|
| Acero al Carbono AISI 1045 | Normalizado / Bonificado | 190–220 HB | 190–220 MPa | Polipastos ligeros, ajustes manuales, transportadores lentos |
| Acero Aleado AISI 4140 (Cr-Mo) | Templado y Revenido (Q&T) | 280–320 HB | 310–350 MPa | Cajas de máquinas herramienta, cabezales industriales pesados |
| Acero Cementado AISI 8620 | Cementado y Rectificado | 58–62 HRC | 420–480 MPa | Transmisiones automotrices, competición, cargas de choque |
| Polioximetileno / Delrin (POM) | Moldeo por Inyección / CNC | 85 Rockwell M | 35–45 MPa | Industria alimentaria sin lubricante, impresoras 3D, robótica ligera |
Tres Reglas Prácticas de Taller tras 15 Años de Experiencia
- Utilice Siempre Relaciones con "Dientes de Caza": En nuestro ejemplo elegimos $z_1 = 19$ y $z_2 = 53$. Al ser números primos entre sí (coprimos), cada diente del piñón entra en contacto con todos y cada uno de los dientes de la rueda antes de repetir la secuencia. Esto homogeniza el desgaste y evita la acumulación localizada de marcas de mecanizado.
- Proporción del Ancho de Cara ($b$): No aumente arbitrariamente el ancho del engranaje para compensar un módulo insuficiente. Como regla empírica consolidada, mantenga $8 \cdot m \le b \le 12 \cdot m$. Si supera $b > 15 \cdot m$, la deformación torsional del eje y pequeñas desalineaciones concentrarán toda la fuerza en una esquina del diente.
- La Lubricación Dicta la Vida Útil: Para velocidades periféricas $v < 5\text{ m/s}$, basta un baño de grasa semifluida con jabón de litio. Para $v = 5\text{ a }15\text{ m/s}$, es indispensable un cárter con barboteo de aceite ISO VG 220 o 320 EP. Por encima de $15\text{ m/s}$, debe recurrir a lubricación forzada por chorro inyectado en la zona de desengrane para evacuar el calor.
Preguntas Frecuentes (FAQ)
¿Por qué mis engranajes se traban al montarse a la distancia entre centros teórica?
La distancia teórica no contempla tolerancias de fabricación ni dilatación térmica. En la práctica, el crecimiento térmico hace que los dientes se acuñen. Siempre debe dejarse una holgura o juego circunferencial (backlash) de entre 0,03 y 0,05 mm por cada milímetro de módulo abriendo la distancia entre centros o afinando los flancos.
¿Qué ventaja tiene este simulador web frente a un programa CAD?
El software CAD está enfocado en el modelado de sólidos 3D estáticos, pero raramente computa las fuerzas de reacción instantáneas, el rendimiento real por fricción ni la razón de contacto en tiempo real. Esta herramienta en el navegador ofrece cálculo cinemático inmediato sin requerir licencias ni instalaciones pesadas.
¿Se pueden calcular etapas de trenes planetarios con esta herramienta?
Sí. Aunque este simulador representa un engrane exterior de dos ruedas, las fórmulas geométricas de módulo, diámetro primitivo, ángulo de presión y círculo base son idénticas para planetas, solares y coronas. Puede dimensionar el contacto individual sol-planeta aquí y aplicar luego las fórmulas cinemáticas globales ($i = 1 + Z_{corona}/Z_{sol}$).
¿Por qué el ángulo de presión de 20° reemplazó al de 14,5°?
Un ángulo de 20° proporciona una base de diente más ancha y robusta, reduce el umbral de socavado de 32 a 17 dientes y eleva la capacidad de carga a flexión entre un 15% y un 20% respecto a los perfiles antiguos de 14,5°.
